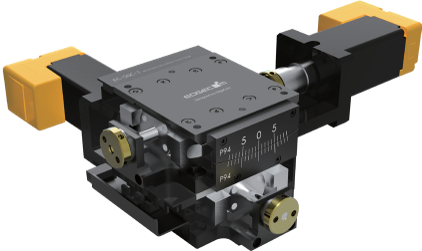

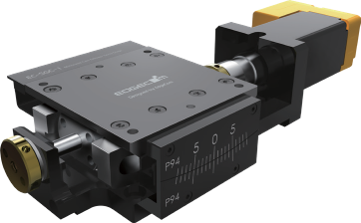

Gonio Stage (Cam Follower_1/2 axis)

Motorized Cam Follower Gonio Stage

캠 팔로워 가이드와 볼스크류 이송 방식을 결합하여 흔들림 없는 정밀 회전을

구현하며, ±5도 범위·초당 최대 15도의 고속 구동으로 정렬 공정 속도를 높입니다. 60×60mm 컴팩트 사이즈로 설치 공간과 장비 간섭도 최소화했습니다.

  • 1&2축 캠팔러워 고니오 스테이지
  • 캠팔로워 가이드(특허) – No slip, 고속회전, 고정밀, 고(편)하중
  • 볼 스크류 이송 방식 – 고정밀, 고내구성, 고속운동
  • Stage 크기 60 x 60mm
  • 이동범위 ±5°
  • 최대속도 15°/Sec, 13.6°/Sec
  • 수평내하중 5.6 / 5kg
  • 피봇 높이 94mm
  • 스펙 전반에 걸쳐 맞춤 제작 가능

Main Features

1

Cam follower Guide (특허 : 제10-1901822)

두꺼운 외륜, 니들베어링, 고강성 축으로 구성되어 축 중심 어긋남을 흡수하고
충격 하중에도 강하며, 정밀 케이지 니들 롤러로 스큐를 방지해 고속 회전에도
안정적인 회전 성능을 제공합니다.
2

볼 스크류 (Ball Screw) 이송 방식

나사 축과 너트 사이를 볼이 순환하며 구르는 구조로,
마찰이 적어 정밀도·내구성·고속운동이 우수합니다.
웜기어보다 구조가 단순해 크기, 무게, 백래쉬도 줄일 수 있습니다.
3

Compact size: 60 x 60mm

컴팩트한 설치 면적으로 소형 장비부터
대형 장비까지 설치 공간을 최소화 합니다.
4

Travel range: +/-5 degrees

정밀한 각도 범위로 안정적인
각도 제어가 필요한 공정에 적합합니다.
5

고속 성능 (초당 최대 15초)

초당 최대 15도의 속도로공정 처리량을 높입니다.
6

고하중 지지

484N(49kg)을 감당하는 캠 팔로워를 축당 10개씩 총 20개 적용하여,
롤러가이드 대비 4~5배 강한 편하중·고하중·고속회전 성능을 구현합니다.
7

Optimized rotation height

94mm의 회전 높이로 장비 간 간섭을 최소화합니다.



8

Customizable design

R가이드는 자체 생산·가공하여
Pivot 높이에 따른 다양한 맞춤 제작이 가능합니다.

Inspection items (14개 항목)


No.
검사 항목
내용
1
Cosmetic
Breakage, Defect, Post-Treatment, I Marking Status
2
Cable
Tear, Defect
3
Sensor Bar
No Omission or Interference
4
Assembly
No Loosening & Missing Parts
5
Operation
No Shaking, No Vibration, No Noise, No Allophone
6
Stroke Check
TX : 4˚/ TY : 5˚
7
Parallelism
1 Axis : Max. 0.03 / 2 Axis : Max. 0.05mm
8
Height
58mm (1 Axis : 29mm)
9
Position Accuracy
Max. 0.005mm
10
Repeat Accuracy
Max. 0.002mm
11
Speed
TX : 13.6˚/sec / TY : 15˚/sec
12
Lost Motion
Max. 0.004mm
13
Backlash
Max. 0.002mm
14
2 Axis Pivot Runout
Under 30um

Specifications

Model
EC-SZG-1
EC-SZG-2 (Upper / Lower)
Axis
1 Axis2 Axis
Travel range
+/-5 deg+/-5 deg / +/-4 deg
Table size
60 x 60mm60 x 60mm
Guide mechanism
Cam Follower (10ea)Cam Follower (20ea)
Feed mechanism
Ball Screw, Lead 1Ball Screw, Lead 1
Resolution
0.035936 deg / pulse (16,000 pulse)0.035936 deg / pulse0.027968 deg / pulse (16,000 pulse)
Repeatability
+/-0.002 deg+/-0.002 deg
Stage height
29mm58mm
Rotation height
94mm +/-0.294mm +/-0.2
Positioning center accuracy
TBD<30um
Backlash
Max. 0.002mmMax. 0.002mm
Lost motion
Max. 0.004mmMax. 0.004mm
Max speed
15 deg/sec15 deg/sec / 13.6 deg/sec
Load capacity
5.6kgf5kgf
Weight
0.6kg1.2kg
Dimension
189.6 x 82 x 29mm (W x H x D)189.6 x 189.6 x 58mm (W x H x D)
Encoder resolution
16,00016,000
Sensor
Home 1, Limit 2Home 2, Limit 4
Material treatment
Aluminum - Black almite finishingAluminum - Black almite finishing
Motor model
2-phase stepping motor2-phase stepping motor
